. : : "C" sínek úszókapukhoz : : .


 Katalógus jel
 Méret
 Kapusúly és nyílás
 (ajánlott-max.)
 Görgők
 Terhelhetőség
Fb (Kp)
 Ár/6m

C 60/3
 60x60x3mm
100kp; 3m
 G 1-6
 400
 14 000,-Ft
C 60/4
 60x60x4mm
 150kp; 4m
 G 1-6
 800
 15 000,-Ft
C 80
 80x60x4mm
 200kp; 6m
 G 8-9
 800
 16 000,-Ft
C 68
 68x60x4mm
 400kp; 7m
 G8/68, G9/68 1200
 16 000,-Ft
C 65
 60x65x4mm
 200kp; 5m
 G 11
 1000
 16 000,-Ft

A C 60 és C 80-as síneket zártszelvényből vágjuk. A C 68 és C 65 jelü sínek direkt úszókapu sínnek gyártott import termékek.

A megadott Fb értékeknél a kapuk kb. 10 Kp tolóerővel mozgathatók. A sínek ennél nagyobb terhelést is elviselnek, de a

tolóerő és a kopás ezzel arányosan nő.

. : : Görgőcsoportok úszókapukhoz : : .

60 x 60 x 3 vagy 60 x 60 x 4 mm-es "C" sínekhez Terhelhetőség (KP)
vízszintes függőleges
 Fa


G1     4 300 Ft
 G1 F      4 600 Ft
 60 500
   3
G1a      4 500 Ft
 G1a F      4 800 Ft 150 500

G2      6400 Ft 60 800

G2a     6 700 Ft 150 800

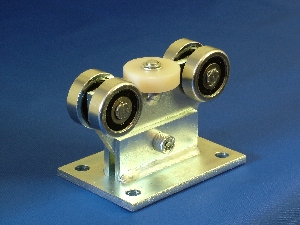

G3     6 700 Ft
G3 F      7 000 Ft
 G3 T      9 700 Ft 60 1000

G4      7 000 Ft G4 F     7 300 Ft G4 T      10 000 Ft
 250 1000

G5     megszünt
 G5 F   megszünt
 G5 T   megszünt
 120 1000

G6     8 800 Ft G6 F      9 100 Ft
 G6 T      11 800 Ft 500 1000

Rendeléskor, kérjük megadni, hogy a fenti görgőket 3-as vagy 4-es falú sínhez kívánják használni.

Rendelési minta: pl. G6 F/4 (G6 görgő, fúrt talppal,4-es falú sínhez).



. : : GÖRGŐCSOPORTOK 80x60 és 68x60x4 mm-es SÍNEKHEZ : : .

A G8 és G9 jelű görgőket szériában 80x60x4 mm-es falú sínekhez gyártjuk, de 80x60x3 mm-es sínhez is rendelhetők.


Görgőcsoportok 80 x 60 vagy 68 x 60 x 4 mm-es "C" sínekhez
Terhelhetőség (KP)
vízszintes függőleges
Fa

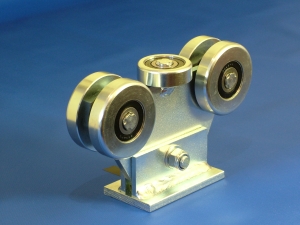

   G8        8 600 Ft
   G8/68   8 600 Ft
   G8 F      8 900Ft
   G8/68 F  8 900Ft
 G8 T        11 600Ft
G8/68 T    11 600Ft
 250 1 500

G9       9 400 Ft
G9/68   9 400 Ft
 G9 F        9 700 Ft
G9/68 F    9 700 Ft
 G9 T      12 400Ft
G9/68 T  12 400Ft 		500 1 500



Görgőcsoport a 60 x 65x4 mm-es "C" sínekhez
Terhelhetőség (KP)
vízszintes függőleges
Fa


   G11       9 600 Ft
    G11 F      9 900Ft
 G11 T        12 600Ft
 250 1 000

A G1-G9 görgőknél a sínek belméreténél 1mm-rel kisebb átmérőjű gyűrűk vannak a csapágyakra sajtolva és ugyanaz a csapágy a sín belséjében, hol a sín felső, hol az alsó felületén gödül a kapu helyzetétől  függően. Az 1mm-es hézagra azért van szükség, nehogy a sínbe esetleg bekerülő szeméttől a kapu megszoruljon. Viszont ebből adódóan a kapu enyhén döccen ammikor a holtponton áthalad.
A G 11-es görgőknél, alul-felül külön csapágy-párok dolgoznak. A csapágyak úgy vannak elhelyezve, hogy a görgő csoport hézagmentesen illeszkedjen a sínbe.
            Előnyei: hosszabb élettartalom
                         a kapu nem döccen

Szerelési magasság : futósín alsó síkja a talp alsó síkjától normál és furatos talpú görgőknél 53 mm.

                                A T jelű állítható talppal szerelt görgőknél 65-87 mm között állítható, oldalirányban 12 mm az állítási lehetőség.

Az F jelű, furatos talpaknál furattávolság: 115 x 68 mm, furatátmérő: 13 mm.

. : : KIEGÉSZÍTŐK ÚSZÓKAPUKHOZ : : .

FELFUTÓ GÖRGŐK
Egyben végzázó és ütköző.
Saválló homloklappal bronz persellyel, saválló tengellyel.

 Katalógus jel Megjegyzés Ár
21 / 60 / 3 60x60x3mm-es sínhez 3 000 Ft
21 / 60 / 4 60x60x4mm-es sínhez 3 000 Ft
21 / 80 80x60x4mm-es sínhez 3 000 Ft
21/68
 68x60x4mm-es sínhez 3 000 Ft
21/65 60x65x4mm-es sínhez 3 000 Ft
FOGADÓ KONZOL
saválló acélból		 22 Minden 60 mm széles sínhez 3 000 Ft
22/65
 C65 sínhez
 3000 Ft
FELSŐ ÜTKÖZŐ
saválló acélból
23 / 40 40 mm széles kapuszerkezethez. 2 000 Ft
FELSŐ ÜTKÖZŐ
saválló acélból		 23 / 60 60 mm széles kapuszerkezethez 2 000 Ft
FELSŐ GÖRGŐ 24 Ø 25x33 mm 500 Ft


. : : TOLÓKAPU MOTOROK : : .

NICE tolókapu motor komplett vezérléssel, rádiós panellel, 2 db ugrókódos távirányítóval 2 db fotócellával,4 m fogasléccel.

Katalógus jel Megjegyzés Ár
Robo szett 600 kg-os kapuhoz 89 000 Ft
Rokit szett 300 kg-os kapuhoz 79 000 Ft


Áraink az Áfát nem tartalmazzák!

Kedvezményes házhoz szállítást vállalunk Székesfehérvár és Budapest környékén, nagyobb tételű rendelésnél az ország egész területén .

A görgőcsoportokat és kiegészítőket kívánságra postai utánvéttel elküldjük.
