. : : Tervezési segédlet úszókapukhoz: : .

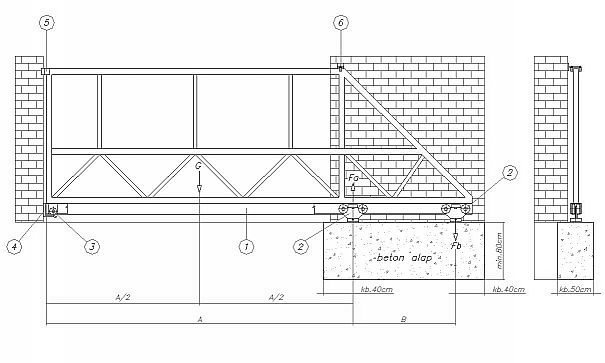

1. "C" sín
2. Teherhordó görgőcsoportok
3. Felfutó görgő
4. Fogadó konzol
5. Felső ütköző
6. Felső görgő
 A: Kapunyílás + a belső görgő távolsága a nyílás szélétől
B: Görgőcsoportok távolsága
G: Kapu súlya
Fa: A belső görgőre ható terhelő erő
Fb: A külső görgőre ható terhelő erő
Nyitott kapunál Fa és Fb erők iránya megfordul.
A beton alap súlyának meg kell haladni 2 Fb értéket. A beton fajsúlya: 2,2 kp/dm3

Fa =      G A    +G
    2B
Fb =      G A
            2B

Fa értéket a görgők kiválasztásánál, Fb értéket a "C" sín kiválasztásánál kell fegyelembe venni.

Szokásos megoldás a B távolság értékét 1/3 A-ra választják.
B=1/3 A értéknél:
Fa= 2,5G        Fb=1,5G
B=1/2 A értéknél:
Fa= 2G        Fb=G

Ha a kapu nyitásához elég hely van, célszerű a B távolságot növelni, ez által a kapu könnyebben gurul és a görgők, a "C" sín és a tolómotor élettartama nő.
Ha kevés hely áll rendelkezésre, a B min. a következőképpen számítható:

    Bmin.=  G  A             Bmin.=  G  A
               2(Fa-G)                        2Fb

A fenti számításnál Fa a kiválasztott görgőre, Fb a kiválasztott sínre megadott érték. A két képlettel számított érték közül a nagyobbikat kell figyelembe venni.
